服务模板说明文档

服务说明

本文介绍基于MySQL软件包快速构建托管版单租户计算巢服务，关于计算巢托管版可以参考帮助文档，本示例采用ECS+SLB的架构，默认支持私网打通、网络变配与磁盘扩容功能。用户部署服务实例后，可以直接通过内网访问部署在服务商的MySQL，除此之外还配置了三种套餐，分别为：

套餐名	SLB规格	ECS规格族	vCPU与内存	系统盘	公网带宽
低配版	slb.s1.small	ecs.c6.large	内存型c6，2vCPU 4GiB	ESSD云盘 200GiB PL0	固定带宽1Mbps
基础版	slb.s1.small	ecs.c6.xlarge	内存型c6，4vCPU 8GiB	ESSD云盘 200GiB PL0	固定带宽1Mbps
高配版	slb.s3.small	ecs.c6.2xlarge	内存型c6，4vCPU 8GiB	ESSD云盘 200GiB PL0	固定带宽1Mbps

本示例对应的Git仓库地址：mysql-managed-demo

本示例会自动的构建计算巢服务，具体的服务构建流程为:

将MySQL安装包（提前存放到该github repo中）构建为计算巢文件部署物
创建计算巢服务并关联文件部署物

创建过程大约持续3分钟，当服务变成待提交后构建成功。

部署架构

本部署架构为SLB+ECS，安全组开放3306端口，并配置了终端节点。

服务构建计费说明

测试本服务构建无需任何费用，创建服务实例涉及的费用参考服务实例计费说明。

RAM账号所需权限

本服务需要对ECS、VPC等资源进行访问和创建操作，若您使用RAM用户创建服务实例，需要在创建服务实例前，对使用的RAM用户的账号添加相应资源的权限。添加RAM权限的详细操作，请参见为RAM用户授权。所需权限如下表所示。

权限策略名称	备注
AliyunECSFullAccess	管理云服务器服务（ECS）的权限
AliyunVPCFullAccess	管理专有网络（VPC）的权限
AliyunROSFullAccess	管理资源编排服务（ROS）的权限
AliyunComputeNestUserFullAccess	管理计算巢服务（ComputeNest）的用户侧权限
AliyunComputeNestSupplierFullAccess	管理计算巢服务（ComputeNest）的服务商侧权限
AliyunPrivateLinkFullAccess	管理私网连接（PrivateLink）的权限

服务实例计费说明

测试本服务在计算巢上的费用主要涉及：

所选vCPU与内存规格
系统盘类型及容量
公网带宽
私网连接费用

计费方式包括：

按量付费（小时）
包年包月

目前提供如下套餐：

套餐名	SLB规格	ECS规格族	vCPU与内存	系统盘	公网带宽
低配版	slb.s1.small	ecs.c6.large	内存型c6，2vCPU 4GiB	ESSD云盘 200GiB PL0	固定带宽1Mbps
基础版	slb.s1.small	ecs.c6.xlarge	内存型c6，4vCPU 8GiB	ESSD云盘 200GiB PL0	固定带宽1Mbps
高配版	slb.s3.small	ecs.c6.2xlarge	内存型c6，4vCPU 8GiB	ESSD云盘 200GiB PL0	固定带宽1Mbps

预估费用在创建实例时可实时看到。私网连接只有在创建服务时候并建立连接后才会计费，具体的计费方式可以参考：https://help.aliyun.com/document_detail/198081.html?spm=a2c4g.120462.0.0.5f104bffA7i9WJ

部署流程

部署参数说明

参数族	参数项	说明
基础配置	数据库root和admin账户密码	数据库root和admin账户密码，长度8-32个字符，可包含大小字母、数字及特殊符号（包含：!@#$%^&*-+=_）。
网络配置	可用区	选择可用区，资源将在服务商的该可用区创建。
网络设置	专有网络	选择建立私网连接的VPC。
网络设置	安全组	选择建立私网连接的安全组。
网络设置	交换机和可用区	选择建立私网连接的可用区与交换机。

部署步骤

部署链接
单击部署链接，进入服务实例部署界面，根据界面提示，填写参数完成部署。网络设置部分如果填写网络信息，私网连接的终端节点将在该可用区创建。

注：由于本服务开启了网络变配功能，若此处不开启私网连接，也可通过变配功能开启。详情见变配流程-变配私网连接。网络配置.png 2. 参数填写完成后点击下一步：确认订单确认参数。 3. 确认订单完成后同意服务协议并点击立即创建，随后进入部署阶段。

4. 等待部署完成后就可以开始使用服务。 5. 使用服务 1. 本服务支持私网访问，租户可以通过PrivateLink实现私网访问（私网访问帮助文档），租户私网访问流程： 1. 在服务实例的虚拟互联网页签中查看详细信息，连接时可以通过自定义域名（如果在创建服务实例时勾选了的话）、IP地址或者可用区域名进行访问。虚拟互联网.png 2. 在对应的vsw中创建ECS，创建好后安装mysql客户端。 yum install mysql or apt install mysql-client 3. 在该ECS中连接MySQL，下面展示分别用自定义域名、IP与可用区域名进行连接：

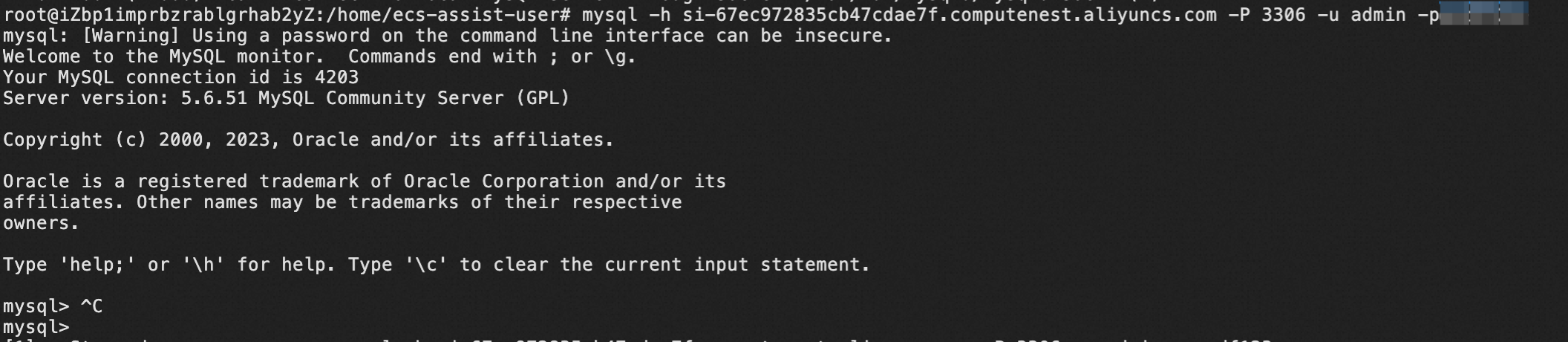

       1. 自定义域名方式访问：
          ![自定义域名访问.png](自定义域名访问.png)
       2. 通过IP访问：
          ![通过ip访问.png](通过ip访问.png)

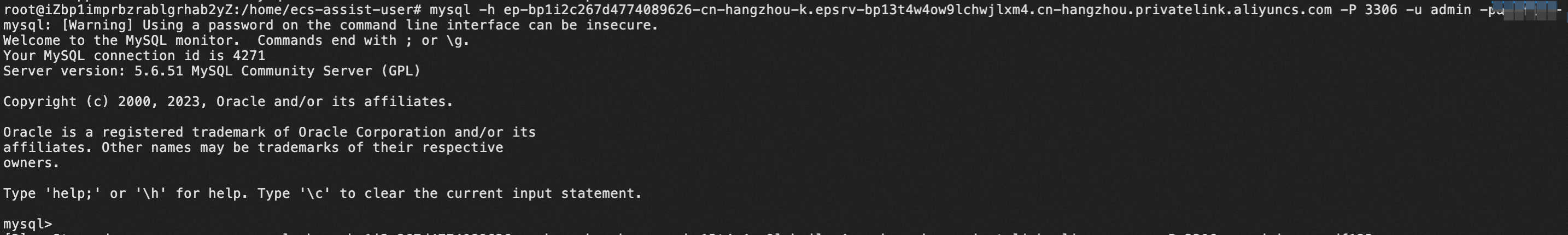

       3. 通过可用区域名访问：
          ![通过可用区域名访问.png](通过可用区域名访问.png)

本服务支持修改服务配置参数。请注意，修改参数会引起服务重启。修改服务参数的流程：
1. 进入服务实例详情：
2. 点击修改参数，编辑修改值，完成后点击保存。
3. 点击保存后，服务实例会进入参数更新流程，大致需要1~2分钟，请耐心等待。
4. 参数更新流程完成后，参数生效。

变配流程

说明

本服务默认开启支持变配私网连接、支持数据盘扩容。

私网连接变配：用户可以通过变配开启/关闭/新增/删除私网连接；

数据盘扩容：用户可通过变配扩容数据盘容量。

变配私网连接步骤

前提说明：本变配示例为用户在创建服务实例时未开启私网连接，在服务实例创建完成后需要开启。用户已有服务实例未开启私网连接。
点击右上角 修改配置 进入变配服务实例页面，选择网络变配。
点击下一步进入设置修改参数，添加私网连接参数。注意：请确保填入的安全组入方向开启3306端口，否则私网访问将无法连接。
点击下一步预览变配内容。
点击确定开始执行变配，等待变配完成。
变配完成，服务实例状态变为已部署，进入网络配置可见新增的私网连接信息。之后便可通过部署流程步骤5所述完成连接。后续若需要关闭/新增/删除私网访问等其他操作，同样可以通过修改配置-网络变配完成。

磁盘容量扩容步骤

前提说明
本变配示例为用户扩容磁盘容量，服务模板中将"扩容磁盘容量"变配类型设置为升配，即仅能扩容；
为使磁盘可变配与脚本可执行，服务模板中资源EcsInstanceGroup参数UpdatePolicy需设置为ForAllInstances，资源RunCommand参数Sync需设置为true。以上参数模板中均已配置好，此处仅告知。
点击右上角 修改配置 进入变配服务实例页面，选择磁盘容量扩容。
点击下一步进入设置修改参数，将原有磁盘容量从200GB修改为400GB。
点击下一步预览变配参数。
点击确定开始执行变配，等待变配完成。
变配完成，服务实例状态变为已部署。
查看结果：进入服务端ECS 通过命令 df -h 查看，磁盘容量已修改:

变配前：变配后：

服务详细说明

本文提前将MySQL社区版安装包存放到该Github Repo中，构建服务过程中会将该安装包发布为计算巢部署物，并在ROS模板写入安装指令，ROS模板引擎在执行时便会自动执行安装了。

wget '{{ computenest::file::MySQL }}' -O mysql-community-release-el6-5.noarch.rpm
rpm -ivh mysql-community-release-el6-5.noarch.rpm
yum repolist all | grep mysql
yum install mysql-community-server -y

{{ computenest::file::MySQL }} 为占位符，会由计算巢服务替换成文件部署物MySQL的http下载地址。

文件说明

文件路径	说明
config.yaml	构建服务的配置文件，服务构建过程中会使用计算巢命令行工具computenest-cli，computenest-cli会基于该配置文件构建服务。
parameters.yaml	本服务为托管版单租，使用该文件渲染服务商需要配置的网络参数，包括VpcId，VSwitch等。
artifact/mysql-community-release-el6-5.noarch.rpm	MySQL社区版安装包，构建过程会将该包发布为计算巢部署物。
icons/service_logo.jpg	构建服务默认的图标。
templates/parameters.yaml	本服务为托管版单租服务，所以只需要用户填写一部分参数，通过该文件指定用户所填参数。
templates/template.yaml	ROS模板文件，ROS模板引擎根据该模板能够自动创建出所有的资源。

templates/template.yaml主要由三部分组成

Parameters定义需要用户填写的参数，包括付费类型，实例规格和实例密码可用区参数。

ZoneId:
 Type: String
 AssociationProperty: ALIYUN::ECS::Instance:ZoneId
 Label:
   en: VSwitch Available Zone
   zh-cn: 可用区
# 数据库root账户密码
Password:
 # 查询该参数时只输出星号（*）
 NoEcho: true
 Type: String
 Description:
   en: 'Database root account passwor, 8-32 characters, including uppercase and lowercase letters, numbers and special symbols (including: !@#$%^&*-+=_).'
   zh-cn: 数据库root账户密码，长度8-32个字符，可包含大小字母、数字及特殊符号（包含：!@#$%^&*-+=_）。
 Label:
   en: Root Account Password
   zh-cn: 数据库root账户密码
 ConstraintDescription:
   en: '8-32 characters, including uppercase and lowercase letters, numbers and special symbols (including: !@#$%^&*-+=_).'
   zh-cn: 8-32个字符，可包含大小字母、数字及特殊符号（包含：!@#$%^&*-+=_）。
 MinLength: '8'
 MaxLength: '32'
 AssociationProperty: ALIYUN::ECS::Instance::Password
# 专有网络VPC实例ID
VpcId:
 AssociationProperty: ALIYUN::ECS::VPC::VPCId
 Type: String
 Label:
   en: VPC ID
   zh-cn: 专有网络VPC实例ID
# 交换机实例ID
VSwitchId:
 AssociationProperty: ALIYUN::ECS::VSwitch::VSwitchId
 AssociationPropertyMetadata:
   VpcId: ${VpcId}
   ZoneId: ${ZoneId}
 Type: String
 Label:
   en: VSwitch ID
   zh-cn: 交换机实例ID
# 数据盘大小
DataDiskSize:
 Description:
   zh-cn: ECS实例数据盘大小，单位为GiB。取值范围：100~32768
   en: 'ECS Instance disk size, range of values: 100-32768, units: GB'
 Default: 200
 MaxValue: 32768
 MinValue: 100
 Label:
   zh-cn: 数据盘空间
   en: Data Disk Space
 Type: Number
# Ecs实例类型
EcsInstanceType:
 Type: String
 Label:
   en: Instance Type
   zh-cn: Ecs实例类型
 AssociationProperty: ALIYUN::ECS::Instance::InstanceType
 AllowedValues:
   - ecs.c6.large
   - ecs.c6.xlarge
   - ecs.c6.2xlarge
   - ecs.c6.4xlarge
SlbInstanceType:
 Type: String
 Label:
   en: Instance Type
   zh-cn: Slb实例类型
 AssociationProperty: ALIYUN::Slb::LoadBalance::LoadBalancerSpec
 AllowedValues:
   - slb.s1.small
   - slb.s3.small

Resources定义需要开的资源，包括新开的Vpc,、VSwitch、ECS、Slb实例、私网连接。

EcsSecurityGroup:
 Type: 'ALIYUN::ECS::SecurityGroup'
 Properties:
   VpcId:
     Ref: VpcId
   SecurityGroupIngress:
     - Priority: 1
       PortRange: 3306/3306
       NicType: internet
       SourceCidrIp: 0.0.0.0/0
       IpProtocol: tcp
# Ecs实例
EcsInstanceGroup:
 Type: ALIYUN::ECS::InstanceGroup
 Properties:
   # I/O优化实例
   IoOptimized: optimized
   ZoneId:
     Ref: ZoneId
   DiskMappings:
     - Category: cloud_essd
       Device: /dev/xvdb
       Size:
         Ref: DataDiskSize
   SystemDiskSize: 40
   # 付费方式：按量付费
   InstanceChargeType: PostPaid
   MaxAmount: 1
   # 系统盘类型：cloud_essd
   SystemDiskCategory: cloud_essd
   # 实例名称
   InstanceName:
     Ref: ALIYUN::StackName
   VpcId:
     Ref: VpcId
   SecurityGroupId:
     Ref: EcsSecurityGroup
   VSwitchId:
     Ref: VSwitchId
   # 指定CentOS 7.9镜像，如果修改镜像，UserData脚本需要进行适配
   ImageId: "centos_7_9_x64_20G_alibase_20220727.vhd"
   InstanceType:
     Ref: EcsInstanceType
   # 主机名
   HostName:
     Ref: ALIYUN::StackName
   # Ecs登录密码
   Password:
     Ref: Password
   # 是否为实例分配公网IP
   AllocatePublicIP: true
   InternetMaxBandwidthOut: 1
# ECS执行脚本
RunCommand:
 Type: ALIYUN::ECS::RunCommand
 Properties:
  CommandContent:
    Fn::Sub:
      - |
        #!/bin/sh
        FLAG_FILE="/root/.disk_initialized"
        PARTITION=/dev/vdb1
        MOUNT_POINT=/data1

        initialize_disk() {
          # 初始化数据盘，对数据盘分区
          cat >> /root/InitDataDisk.sh << EOF
          #!/bin/bash
          echo "p
          n
          p



          w
          " |  fdisk -u /dev/vdb
        EOF
          /bin/bash /root/InitDataDisk.sh
          rm -f /root/InitDataDisk.sh
          rm -f InitDataDisk.sh

          # 在新分区上创建文件系统
          mkfs.ext4 /dev/vdb1

          # 创建目录，MySQL将安装在该目录下
          mkdir /data1

          # 挂载文件系统
          mount /dev/vdb1 /data1

          # 向 /etc/fstab 写入新分区信息
          echo /dev/vdb1 /data1 ext4 defaults,nodelalloc,noatime 0 2 >> /etc/fstab
        }

        install_mysql() {
          # 安装社区版MySQL
          cd /data1/
          wget '{{ computenest::file::MySQL }}' -O mysql-community-release-el6-5.noarch.rpm
          rpm -ivh mysql-community-release-el6-5.noarch.rpm
          yum repolist all | grep mysql
          yum install mysql-community-server -y

          # 启动MySQL服务
          service mysqld start
        }

        configure_mysql() {
          # 以超级用户身份登入，创建admin用户，并允许admin用户以Password为密码远程登录
          mysqladmin -u root password '${Password}'
          echo "create database test character set utf8 collate utf8_bin;" > ./test.sql
          echo "CREATE USER 'admin'@'%' IDENTIFIED BY '${Password}';" >> ./test.sql
          echo "GRANT ALL PRIVILEGES ON *.* TO 'admin'@'%' WITH GRANT OPTION;" >> ./test.sql
          mysql -u root -p'${Password}' < ./test.sql
        }

        move_mysql_data() {
          # 将MySQL的配置和数据路径移动到数据盘上
          systemctl stop mysqld
          rsync -av /var/lib/mysql /data1

          # 修改配置文件
          sed -i 's/\/var\/lib/\/data1/g' /etc/my.cnf
          echo -e '\n' >> /etc/my.cnf
          echo '[client]' >> /etc/my.cnf
          echo 'port=3306' >> /etc/my.cnf
          echo 'socket=/data1/mysql/mysql.sock' >> /etc/my.cnf

          # 重启MySQL
          systemctl start mysqld
        }

        expand_partition() {
          # 使用 growpart 扩展分区
          echo "Expanding partition..."
          if ! growpart /dev/vdb 1; then
            echo "Failed to expand partition"
            exit 1
          fi

          # 通知系统分区的更改
          partprobe $PARTITION

          # 使用 e2fsck 检查文件系统
          echo "Checking filesystem..."
          e2fsck -f -y $PARTITION

          # 扩展文件系统
          echo "Resizing filesystem..."
          resize2fs $PARTITION
        }

        if [ ! -f "$FLAG_FILE" ]; then
          # 首次创建ECS时执行

          # 确保网络就绪
          sleep 15

          initialize_disk
          install_mysql
          configure_mysql
          move_mysql_data

          # 当初始化完成后，创建一个标志文件
          touch "$FLAG_FILE"
          echo "Initialization complete. Flag file created."

          # 执行成功回调WaitCondition结束WaitCondition的等待
          ${CurlCli} -d "{\"Data\" : \"SUCCESS\", \"Status\" : \"SUCCESS\"}"

        else
          # 扩容数据盘时执行

          # 停止MySQL服务
          systemctl stop mysqld

          # 检查并确保分区未被挂载
          if mountpoint -q $MOUNT_POINT; then
            umount $MOUNT_POINT
          fi

          expand_partition

          # 重新挂载分区
          echo "Remounting partition..."
          mount $PARTITION $MOUNT_POINT

          # 启动MySQL服务
          systemctl start mysqld
        fi
    # 获取到WaitConditionHandle的地址放到 ${CurlCli}变量里
      - CurlCli:
          Fn::GetAtt:
            - WaitConditionHandle
            - CurlCli
        # 数据库root账户密码
        Password:
          Ref: Password
  Type: RunShellScript
  Timeout: 900
  Sync: true
  InstanceIds:
    - Ref: EcsInstanceGroup
Slb:
 Type: ALIYUN::SLB::LoadBalancer
 Properties:
   LoadBalancerName:
     Fn::Join:
       - '-'
       - - mysql
         - Ref: ALIYUN::StackName
   VpcId:
     Ref: VpcId
   VSwitchId:
     Ref: VSwitchId
   PayType: PayOnDemand
   AddressType: intranet
   LoadBalancerSpec:
     Ref: SlbInstanceType
   SupportPrivateLink: true
SlbBackendServerAttachment:
 DependsOn:
   - EcsInstanceGroup
 Type: ALIYUN::SLB::BackendServerAttachment
 Properties:
   BackendServerList:
     Fn::GetAtt:
       - EcsInstanceGroup
       - InstanceIds
   LoadBalancerId:
     Ref: Slb
   BackendServerWeightList:
     - 100
     - 0
SlbListener:
 DependsOn: Slb
 Type: ALIYUN::SLB::Listener
 Properties:
   Persistence:
     CookieTimeout: 60
     StickySession: 'on'
     PersistenceTimeout: 180
     XForwardedFor: 'off'
     StickySessionType: insert
   ListenerPort: 3306
   Bandwidth: -1
   HealthCheck:
     HttpCode: http_2xx,http_3xx,http_4xx,http_5xx
     HealthCheckType: tcp
     UnhealthyThreshold: 3
     Timeout: 5
     HealthyThreshold: 3
     Port: 3306
     URI: /
     Interval: 2
   LoadBalancerId:
     Ref: Slb
   BackendServerPort: 3306
   Protocol: tcp
VpcEndpointService:
 DependsOn: Slb
 Type: ALIYUN::PrivateLink::VpcEndpointService
 Properties:
   ServiceDescription: isv service
   Resource:
     - ZoneId:
         Ref: ZoneId
       ResourceId:
         Ref: Slb
       ResourceType: slb
   AutoAcceptEnabled: true

Outputs定义需要最终在计算巢概览页中对用户展示的输出

Outputs:
  EndpointServiceId:
    Description:
      en: EndpointService Id
      zh-cn: 终端节点服务Id
    Value:
      Fn::GetAtt:
        - VpcEndpointService
        - ServiceId
  Endpoint:
    Value:
      Fn::Join:
        - ''
        - - Ref: ALIYUN::StackName
          - .mysql.com
  MysqlUserName:
    Description:
      en: MySQL User Name
      zh-cn: MySQL登录用户名
    Value: admin
